विद्युत संकेत प्रणालियों में जंक्शन बॉक्स का डिजाइन, कार्य, एकीकरण
उत्पाद विनिर्देश
| विशेषता |
मूल्य |
| उत्पाद |
मेटलर टोलेडो लोड सेल |
| लाभ |
असतत प्रतिरोधक उच्च सटीकता और दीर्घकालिक कनेक्शन प्रदान करते हैं |
| खतरनाक अनुमोदन |
एटीएक्स, एफएम, सीएफएम |
| क्षमता सीमा |
SLD425/SLD525 लोड सेल 1,000 पाउंड से 75,000 पाउंड है |
| सामग्री |
कठोर 316 स्टेनलेस स्टील और एफडीए प्रमाणित स्टेनलेस स्टील |
| वैकल्पिक सामग्री |
पॉलीयामाइड (नायलॉन), कार्बन स्टील (जिंक लेपित) या स्टेनलेस स्टील |
| विशेषताएं |
दीर्घकालिक स्थिरता और आसान स्थापना विशेषताएं |
प्रमुख विशेषताएं और लाभ

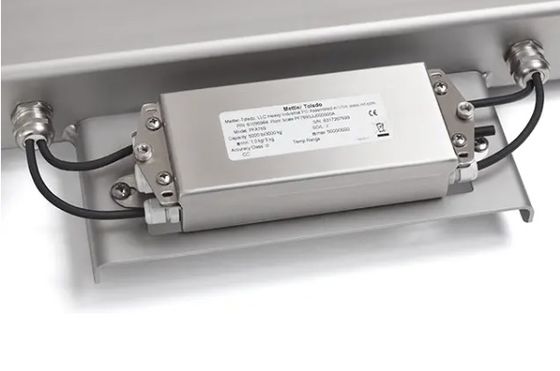

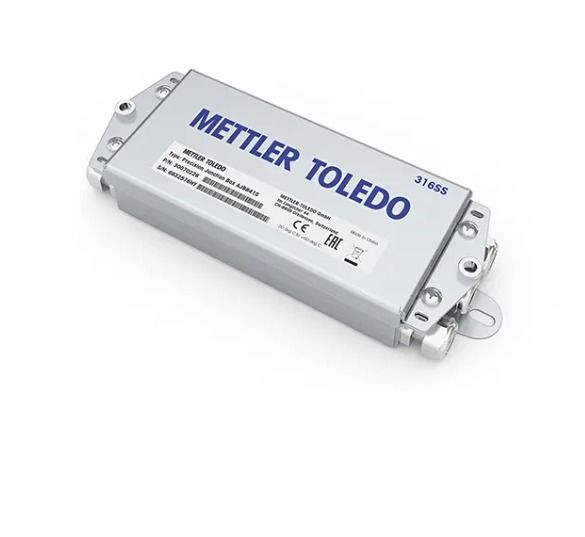

त्वरित, सरल कनेक्शनःजंक्शन बॉक्स कई एनालॉग लोड सेल को किसी भी वेजिंग मशीन में तेजी से और सुरक्षित रूप से एकीकृत करने में सक्षम बनाता है। METTLER TOLEDO offers precision junction boxes for hazardous areas with ATEX and IECEx certification and for food and pharmaceutical applications where EHEDG design rules are followed and with GMP and NSF certification.
सटीकता के लिए महत्वपूर्ण विचार:जंक्शन बॉक्स एक एनालॉग घटक है जहां 0.1 μV के रूप में कम के वोल्टेज परिवर्तन महत्वपूर्ण हो सकते हैं।उत्कृष्ट दीर्घकालिक स्थिरता प्रदान करता है, और स्थापना समय को कम करते हुए कोने-लोड त्रुटियों को ठीक कर सकता है।
टिकाऊ निर्माण:सटीक जंक्शन बक्से उच्च सटीकता और स्थिरता प्रदान करने वाले विद्युत घटकों के साथ आईपी 67 या आईपी 69 के स्टेनलेस स्टील के आवरणों को जोड़ते हैं। 304 (1.4301) या 316 (1.4301) में उपलब्ध है।4401) स्टेनलेस स्टील.
स्थिरता के लिए असतत प्रतिरोधक:परिशुद्धता असतत प्रतिरोधक ट्रिम-पॉट की तुलना में तापमान और आर्द्रता प्रभावों के प्रति बेहतर प्रतिरोध प्रदान करते हैं।घुमावदार स्विच कोण त्रुटियों के आसान सुधार के लिए परिशुद्धता प्रतिरोधों के सरणी का चयन करें, ट्रिम-पॉट की अंतर्निहित संवेदनशीलता के बिना उपयोग में समान आसानी प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्न
लोड सेल जंक्शन बॉक्स क्या है?
लोड सेल जंक्शन बॉक्स विशेष रूप से लोड सेल के साथ उपयोग के लिए डिज़ाइन किया गया एक संलग्नक है, जो वजन या बल को मापता है। यह एक सटीक वजन प्रणाली बनाने के लिए कई लोड सेल को एक साथ जोड़ता है।बॉक्स में लोड सेल से एक केंद्रीय कंप्यूटर या नियंत्रण प्रणाली के लिए संकेतों को प्रसारित करने के लिए विद्युत कनेक्शन शामिल हैं, और सटीक, विश्वसनीय संकेत सुनिश्चित करने के लिए एम्पलीफायर या फिल्टर शामिल हो सकते हैं।
लोड सेल जंक्शन बक्से पैमाने के प्रदर्शन को कैसे प्रभावित करते हैं?
जंक्शन बॉक्स कई एनालॉग लोड सेल का उपयोग करने वाले तराजू में प्रदर्शन के लिए महत्वपूर्ण है। यह तापमान प्रभावों, दीर्घकालिक स्थिरता और कोने-लोड समायोजन के कारण सटीकता को प्रभावित करता है।METTLER TOLEDO जंक्शन बॉक्स अद्वितीय स्थिरता और आसान स्थापना सुविधाओं प्रदान करते हैंसभी मेटलर टोलेडो लोड सेल जंक्शन बॉक्स भारहीन कैलिब्रेशन (CalFreeTM) के साथ काम करते हैं।
एक जंक्शन बॉक्स पैमाने की सटीकता को कैसे प्रभावित कर सकता है?
लोड सेल जंक्शन बॉक्स उच्च सटीकता और लंबी अवधि के कनेक्शन के लिए अलग प्रतिरोधों को घूर्णी स्विच के साथ जोड़ते हैं जो ट्रिम पॉट्स के समान एक सरल उपयोगकर्ता इंटरफ़ेस प्रदान करते हैं,लेकिन उनकी कमजोरी के बिना.
जंक्शन बॉक्स किस सामग्री से बने होते हैं?
मेटलर टोलेडो लोड सेल जंक्शन बॉक्स मजबूत 316 स्टेनलेस स्टील और एफडीए-प्रमाणित स्टेनलेस स्टील से बने होते हैं। केबल प्रवेश फिटिंग पॉलीयामाइड (नायलॉन), कार्बन स्टील (जिंक लेपित),या विभिन्न आवश्यकताओं और बजट को पूरा करने के लिए स्टेनलेस स्टील.
एक लोड सेल संक्षेप बॉक्स कैसे काम करता है?
लोड सेल जोड़ने वाले बक्से (अधिक सटीक रूप से औसतकरण बक्से कहा जाता है) कई लोड सेल को एक संकेत से जोड़ते हैं जो संकेतक द्वारा पढ़ा जाता है।वे एक योग (ई) के बजाय सभी लोड सेल संकेतों का औसत प्रदान करते हैंउदाहरण के लिए, 4x 50kg 2mV/V लोड सेल से जुड़ा एक बॉक्स 200kg पर 2mV/V प्रदान करता है, 8mV/V नहीं।
